Montage Hinweise:
Um eine einwandfreie Haftung des Saugnapfhalters zu gewährleisten, muss die Fläche staub-, schmutz- und fettfrei sein. Vor der Montage die Auflagefläche bitte reinigen.
Die Auflagefläche muss plan und eben sein. Gewellte bzw. leicht abgerundete Flächen sind für die Montage nicht geeignet. Für die Montage auf rauhen Oberflächen bitte die beiliegende Auflage (3M) verwenden.

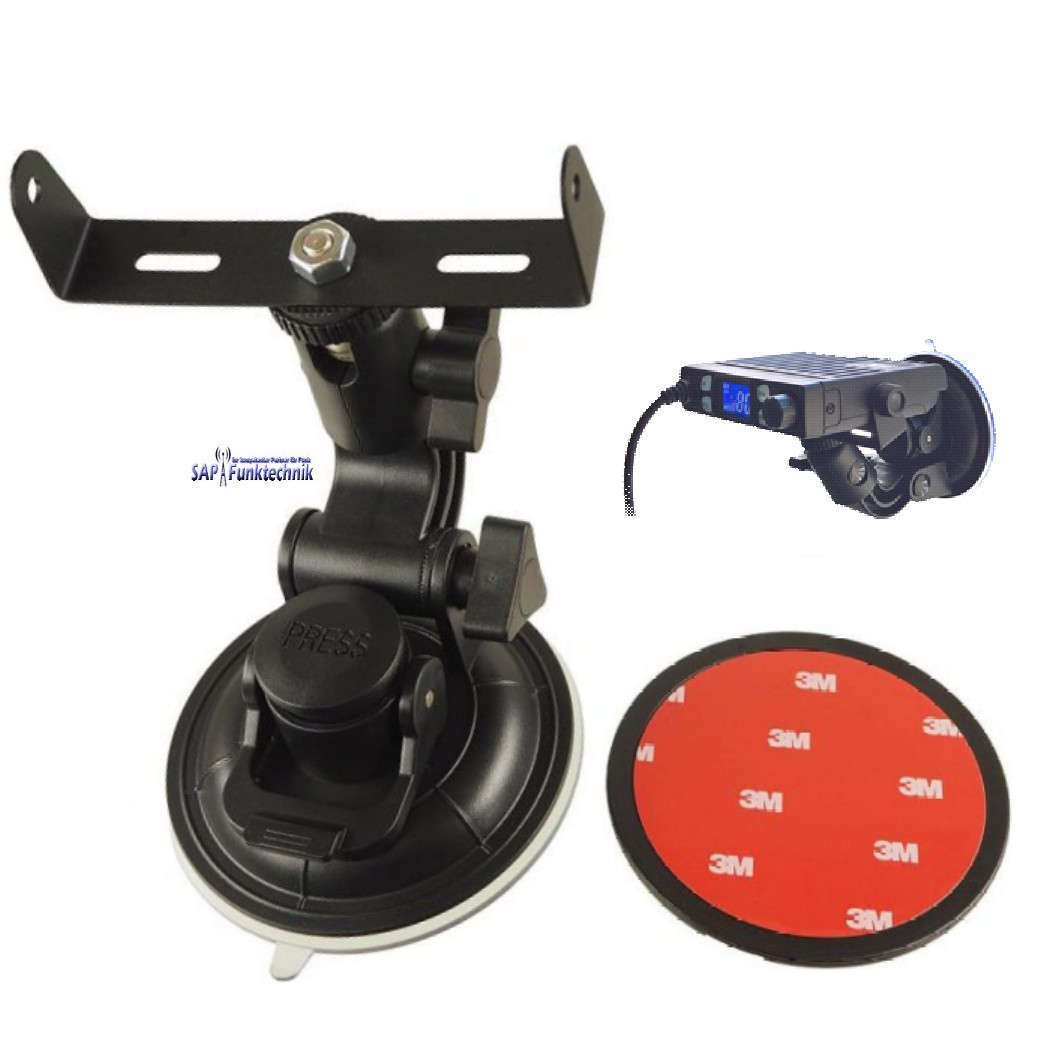

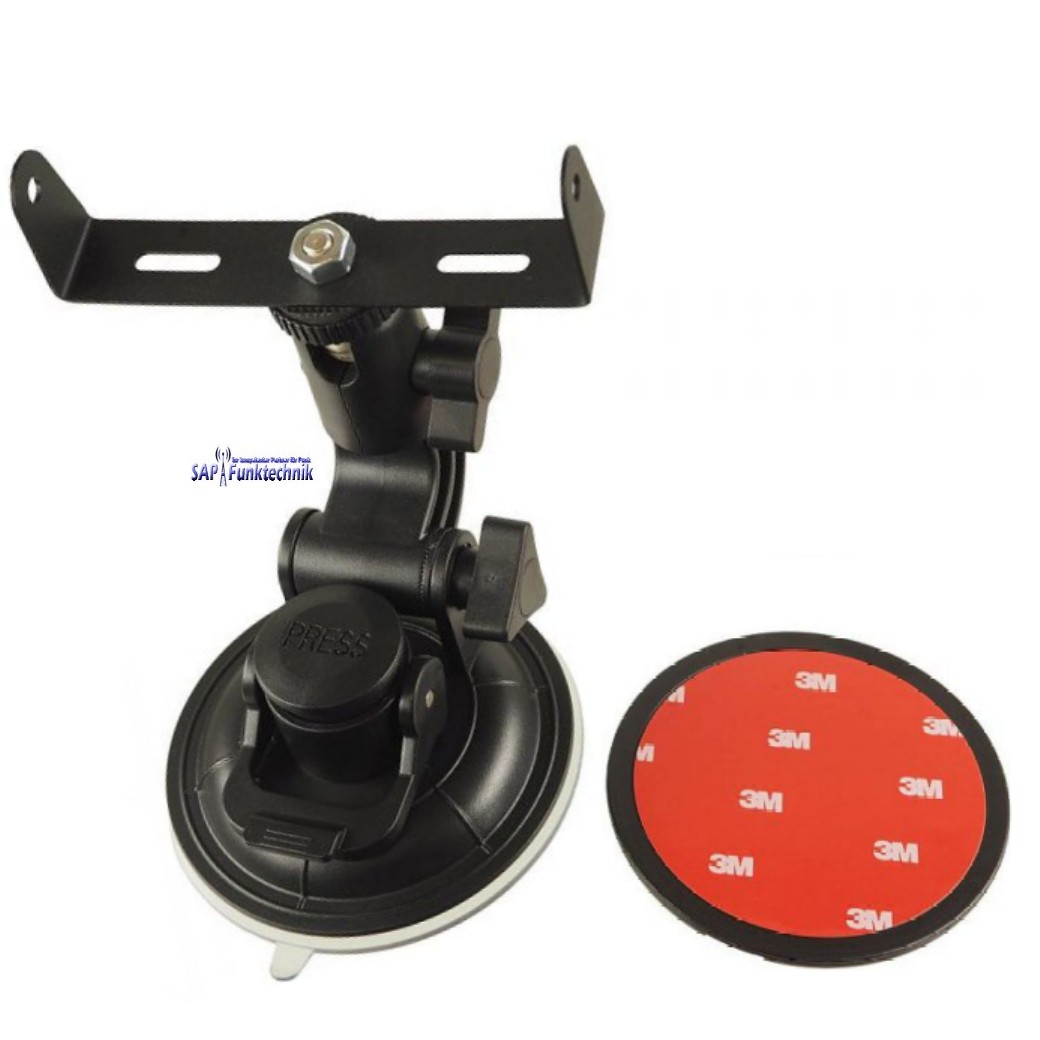

Montageanleitung:
1. Montieren Sie das Funkgerät am Bügelhalter mit Hilfe der im Gerätelieferumfang enthaltenen zwei Unterlegscheiben und Rändelschrauben (7).
2. Zum Einstellen des gewünschten vertikalen Neigungswinkels das Rastergelenk (1) verwenden. Für die horizontale 360° Justierung des Mobilgerätes das Kugelgelenk (2) verwenden.
3. Für die Montage auf gereinigten, eben, jedoch rauhen Oberflächen verwenden Sie bitte die Unterlage (4). Reinigen Sie die Oberfläche, entfernen Sie die Schutzfolie (3M) auf der Unterseite und drücken Sie Unterlage fest. Für die Montage auf Glas wird keine Unterlagescheibe benötigt. Das gereinigte Glas muss trocken sein.
4. Montieren Sie das Antennenkabel vor dem Anbringen des Halters, legen Sie das Stromkabel in Position und verlegen Sie die Kabel in den Kabelschlauch (wenn verwendet).
5. Entfernen Sie die Klarsicht-Schutzfolie von der Saugnapf-Auflagefläche.
6. Öffnen Sie den Saugnapfverschluss indem Sie den Hebel (5) nach oben legen.
7. Platzieren Sie den Halter und legen Sie den Arretierungshebel (5) nach unten.
8. Zum Entfernen der Halters halten Sie diesen mit einer Hand fest und legen Sie den Arretierungshebel (5) nach oben. Ziehen Sie die Lasche der flexiblen Plastikauflage von der Auflagefläche weg um das Vakuum mit Luft zu füllen.
Sicherheitshinweis:
Bitte beachten Sie unbedingt bei der Montage, dass Ihr Funkgerät weder die Sicht auf die Straße,Bedienelemente Ihres Autos, den Rückspiegel noch den Airbag behindert oder blockiert
